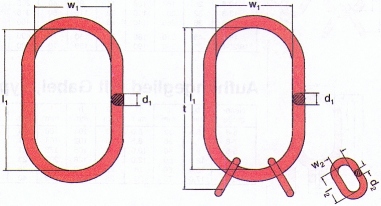

Sonderaufhängeglieder Typ SA 140
für Kranhaken Nr. 16, rot lackiert lichte Weite: 140 mm
Nenn- für Kettengehänge d1 l1 w1 d2 l2 w2 t Gewicht /
größe 1-Strang 2-Strang 3+4-Strang mm mm mm mm mm mm mm Stück kg
16-22/13   8-8 6-8 22 280 140 13 54 25 314 2,9
16-22 10-8     22 260 140       260 2,4
16-26/18   10-8 8-8 26 260 140 18 85 40 345 3,8
16-26 13-8     26 260 140       260 3,2
16-32/20   13-8 10-8 32 260 140 20 85 40 345 6,4
16-32 16-8     32 260 140       260 5,0
16-36/22   16-8 13-8 36 260 140 22 115 50 375 7,1
16-36 18-8     36 260 140       260 6,2
Sonderaufhängeglieder Typ SA 180
für Kranhaken Nr. 25, rot lackiert lichte Weite: 180 mm
Nenn- für Kettengehänge d1 l1 w1 d2 l2 w2 t Gewicht /
größe 1-Strang 2-Strang 3+4-Strang mm mm mm mm mm mm mm Stück kg
25-26/16   8-8   26 340 180 16 70 34 410 4,7
25-24 10-8     24 340 180       340 3,4
25-26/18   10-8 8-8 26 340 180 18 85 40 425 5,1
25-26 13-8     26 340 180       340 4,1
25-32/20   13-8 10-8 32 340 180 20 85 40 425 7,7
25-32 16-8     32 340 180       340 6,3
25-40/22   16-8 13-8 40 340 180 22 115 50 455 12,0
25-40/26   18-8 16-8 40 340 180 26 140 65 480 13,4
25-40 18/20/22-8     40 340 180       340 9,9
